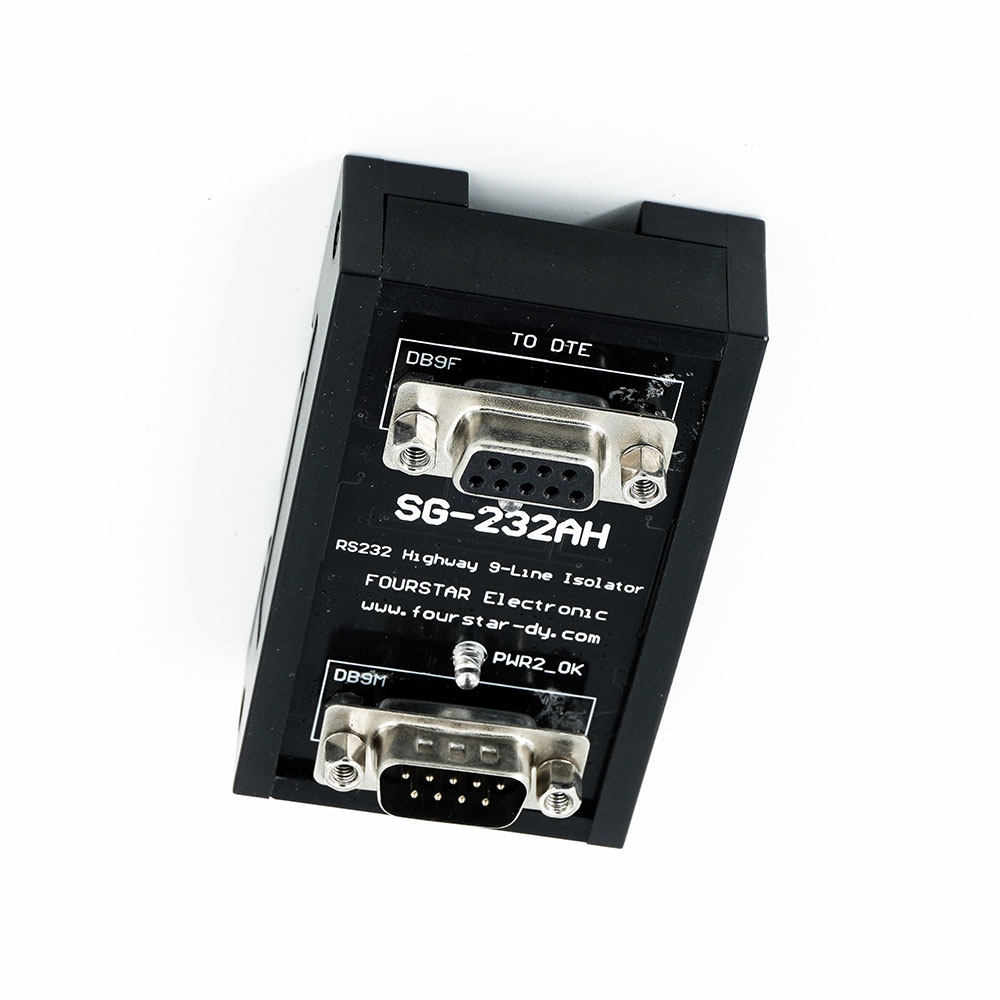

產品簡介
RS232全線高速隔離保護器。僅需一只串接于通訊電纜之間。全線制（九線隔離），傳送RS232全部信號，用戶可任意使用3～9線，全雙工，無需供電，最高速率1Mbps，隔離電壓3000Vrms，DIN35標準導軌安裝。
技術參數
項 目 | 指 標 |
最大隔離電壓 | 3000Vrms（交流有效值），符合礦用本安特性。 |
最大通訊波特率 | 1Mbps，可訂制最高3Mbps。 |
隔離信號數量 | 隔離RS232全線信號： RXD、TXD、RTS、CTS、DTR、DSR、DCD、RI、GND |
工作電源 | 無需外接工作電源，從隔離兩端的RS232口上分別竊取工作電源。 |
RS232最大通訊距離 | 不低于EIA-RS232-C標準規定的距離，如：500Kbps時可達40米。 |
工作方式 | 全雙工。 |
接口形式 | DB9F（孔）和DB9M（針）。 |
電源指示 | 帶LED電源指示燈。 |
防護等級 | IP30。 |
工作溫度 | -40℃～+85℃。 |
外形尺寸 | 80mm×47mm×33mm（長×寬×高）。 |
重量 | 60克。 |
安裝方式 | DIN35mm標準導軌安裝。 |

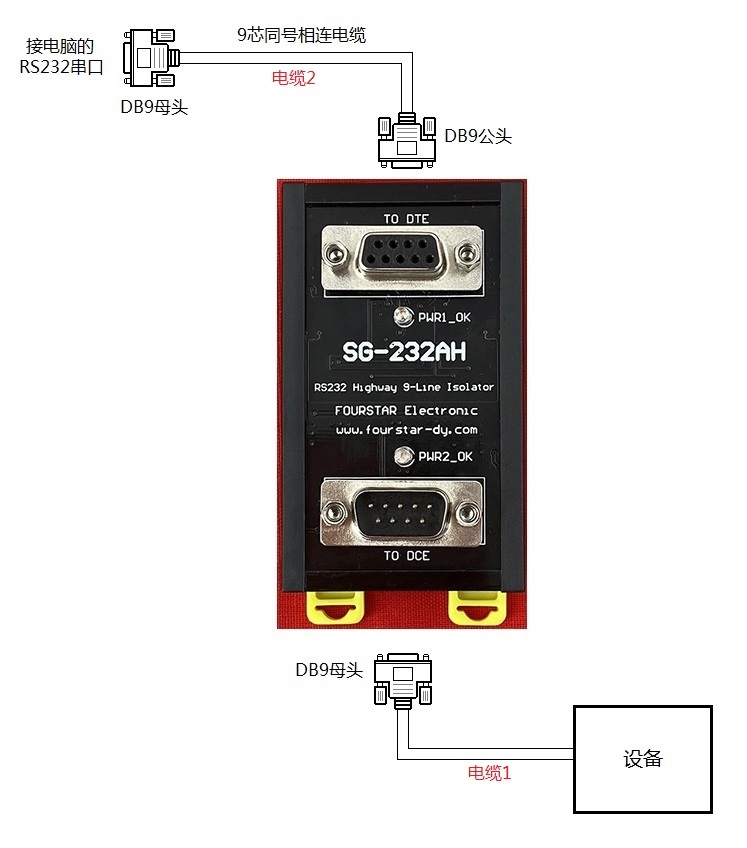

應用拓撲
