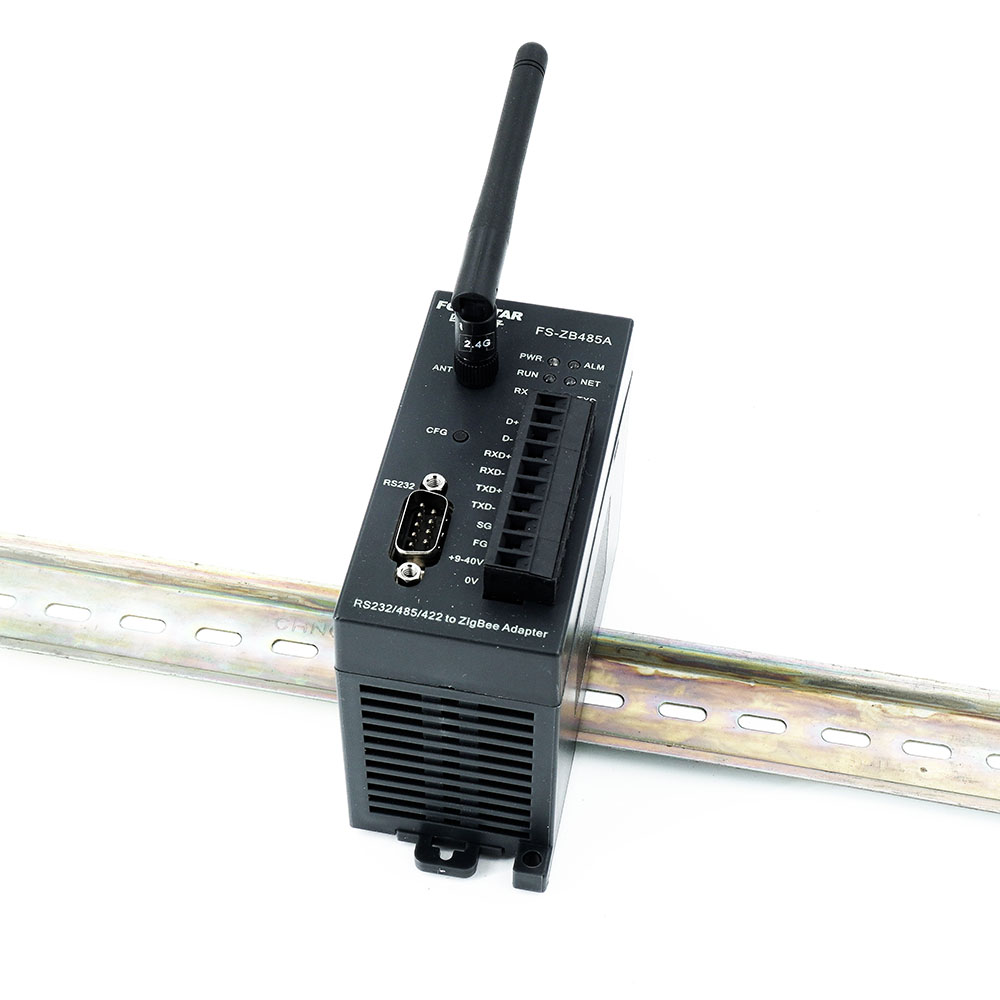

產品簡介
工業級RS232/485/422串口轉無線ZigBee適配器。支持網狀網、星型網等多種網絡拓撲，2.4GHz無線頻率，無線通訊距離1km視距，并可擴展15個中繼路由，支持多達65535個節點組網。串口速率1200bps～115200bps，串口和電源相互隔離，9～40VDC寬電壓供電，-40℃～+85℃工作溫度，DIN35mm標準導軌安裝。
技術參數
參數分類 | 項 目 | 指 標 |
無線網絡
| 無線標準 | IEEE802.15.4 |
頻率范圍 | 2.405GHz-2.480GHz | |
尋址方式 | 符合IEEE802.15.4/ZigBee的標準地址 | |
網絡ID | 00-FF | |
調制方式 | DSSS直序擴頻 | |
接收靈敏度 | -105dBm | |
發射功率 | +25dBm | |
無線信道 | 16個 | |
天線 | 2.4GHz, 3dBm, SMA公頭可折疊棒狀天線 | |
無線傳輸距離 | 1000米（天線相互可視，無阻擋。） | |
硬件參數 |
RS232/RS485/RS422串口 | 波特率：1200bps―115200bps |
數據位：7/8 | ||
校驗位：None/Odd/Even/Mark/Space | ||
停止位：1/2 | ||
RS232最大傳輸距離：30米 | ||
RS485/422最大傳輸距離：1200米 | ||
工作電壓和功耗 | 9―40VDC，3W | |
接口隔離 | 電源―串口相互隔離 | |
接口保護 | RS485接口500W防雷擊浪涌保護，RS232和RS422接口5W防浪涌保護。 | |
工作溫度 | -40℃～+85℃ | |
外形尺寸 | 85mm×49mm×100mm（長×寬×高） | |
重量 | 190克 | |
安裝方式 | DIN35mm標準導軌安裝 | |
軟件參數 | 防止沖突 | CSMA-CA和GTS的CSMA-CA |
網絡拓撲 | 網狀網、星型網、鏈型網、對等網 | |
節點類型 | 中心節點、中繼路由節點、終端節點可任意設置。 | |
發送模式 | 廣播發送或目標地址發送模式可設置 | |
數據傳送方式 | 透明傳送方式或指令格式傳輸可設置 | |
網絡容量 | 最多255個網絡ID，每個網絡可達65535個網絡節點。 | |
級跳 | 15級跳，點與點之間最遠2000米視距。 |
應用拓撲
