四星電子的ASI-RPT03中繼器為DIN35mm標準導軌安裝，由于中繼器有一定的信號延遲，為保證31個從站的掃描時間不大于5ms，或62個從站的掃描時間不大于10ms，根據AS-Interface標準規定一條總線上最多串聯2個中繼器。對于需要拓展更多的總線，中繼器可采用星型連接拓?fù)洌贿€可以在總線末端增加AS-Interface總線終端進一步延長通訊距離；為了傳輸更遠的距離和解決各種電磁干擾，可采用四星電子的AS-Interface轉光纖適配器FO-ASI-S。
1、AS-Interface中繼器串聯連接拓?fù)洌?/span>

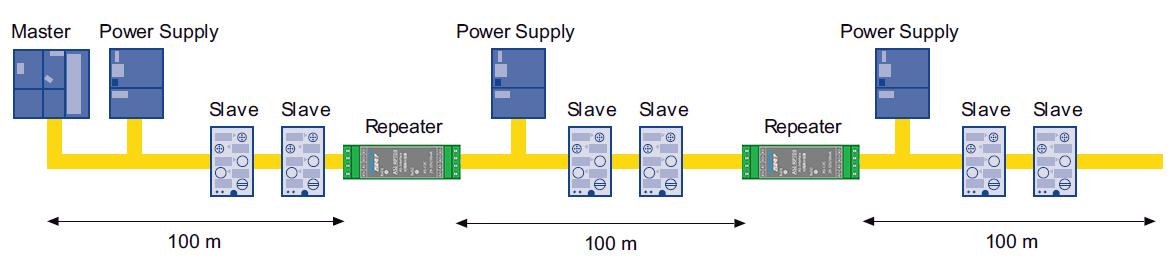

為保證31個AS-i從站的掃描時間不大于5ms，或62個AS-i從站的掃描時間不大于10ms，根據AS-Interface標準規定一條總線上最多串聯2個中繼器。
圖1 AS-i中繼器串聯連接拓?fù)?/span>
2、帶有總線終端的連接拓?fù)洌?/span>

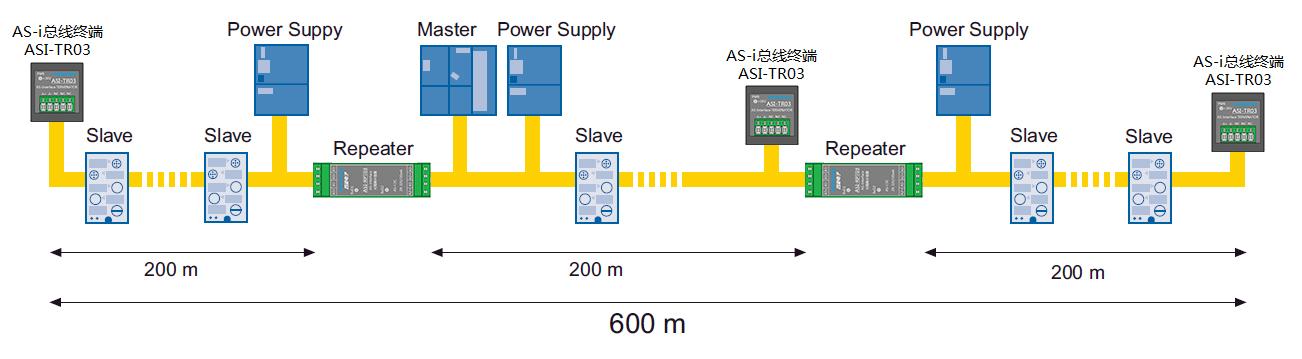

在網段末端安裝AS-Interface總線終端ASI-TR03，可將網段傳輸距離延長到最大200米。需要注意的是，只有當網段長度大于100米時，才允許也必須安裝總線終端，這時該網段的最大長度可達200米，并且總線終端必須安裝在離該段電源最遠的電纜末端處。
圖2 帶有總線終端的連接拓?fù)?/span>
3、AS-Interface星型連接拓?fù)洌?/span>

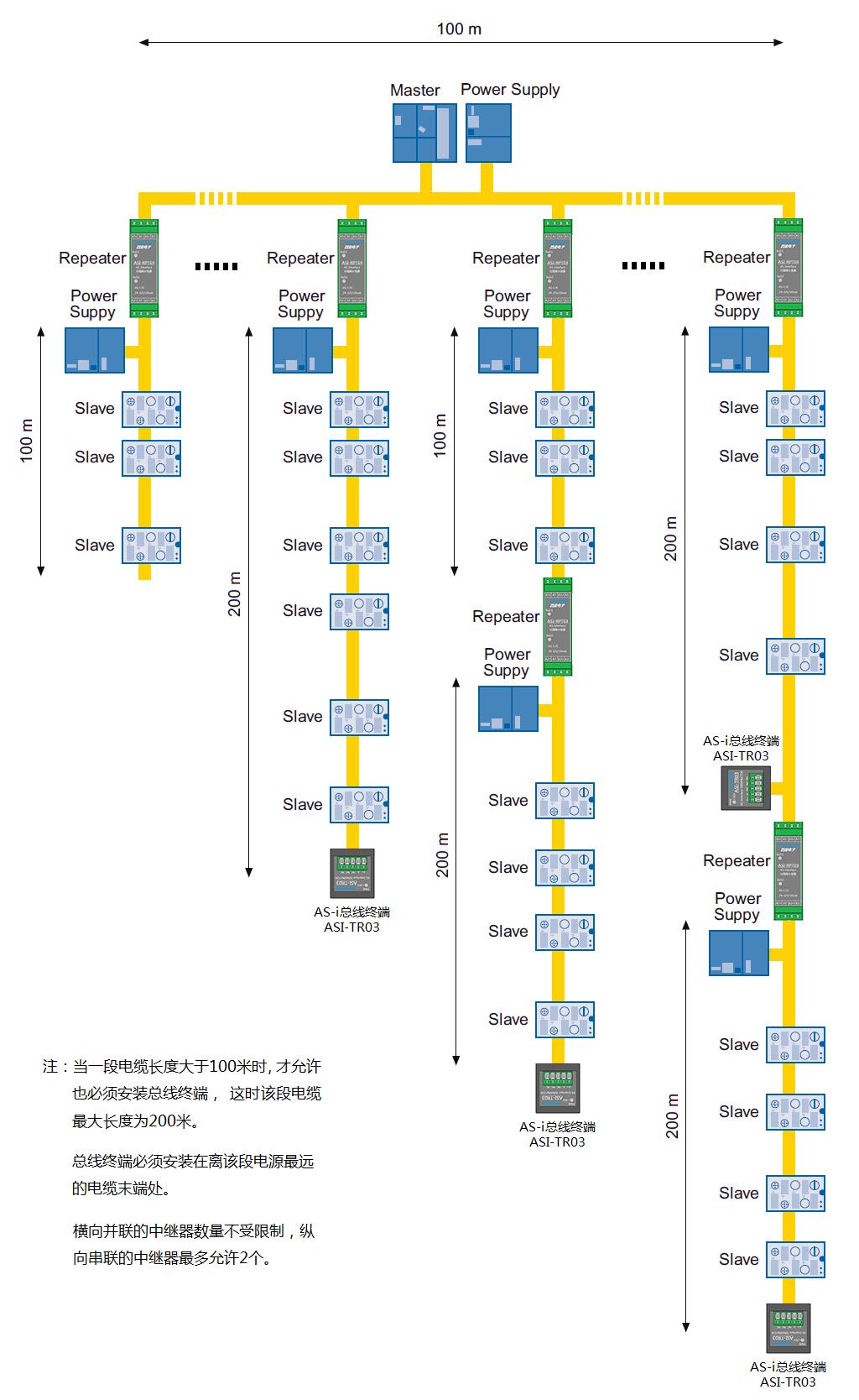

多個ASI-RPT03中繼器可組合連接成集線器實現星型網絡拓?fù)洌覕?shù)量不受限制。這極大的拓展了AS-i總線的覆蓋范圍，也易于現場調試和故障排查，任何一路的AS-i設備或總線發生故障時不會影響其它各路的正常通訊。
圖3 AS-i星型連接拓?fù)?/span>
