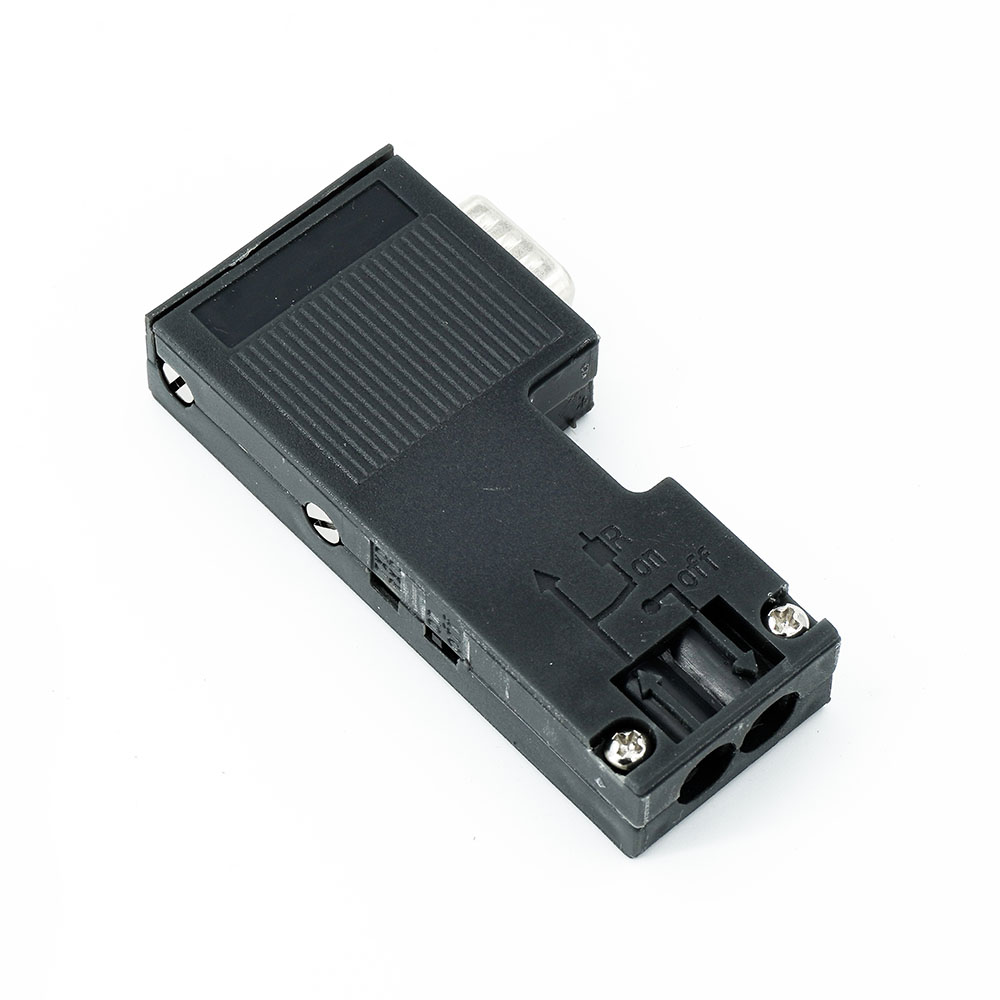

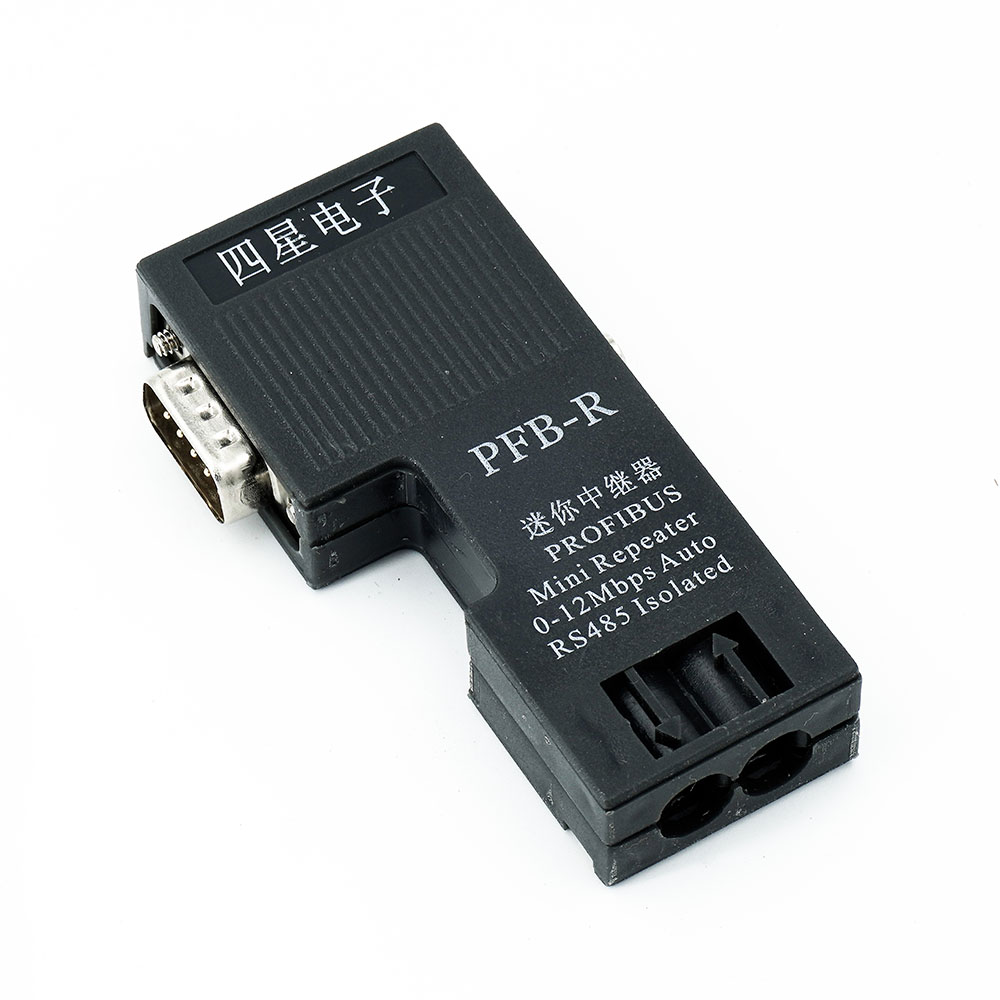

產品簡介
迷你型PROFIBUS/MPI/PPI中繼器，外形同PROFIBUS總線連接器插頭，速率0～12Mbps自適應，直接插入設備的PROFIBUS或MPI/PPI插座而無需另外供電。雙向延長通信距離和增加站點數符合PROFIBUS標準并可實現總線分支等混合型網絡拓?fù)浣Y(jié)構，電源-RS485-RS485全隔離，防雷擊浪涌，帶通信指示燈。
技術參數
● 隔離電壓：1000VDC，電源對RS485和RS485對RS485全隔離。
● 電源：自動選擇PLC的編程口或PROFIBUS-DP插座（DB9F孔座）的7腳（+）和2腳（-）提供的24VDC±10%電源供電，或6腳（+）和5腳（-）提供5VDC±10%電源供電。
● 功耗：PFB-R的功耗不大于0.5W。
● 通信速率：0～12Mbps無延時自動適應。
● 集成終端和偏置電阻、數據通信指示燈。
● 各個傳輸速率下每段的最大通信距離符合PROFIBUS標準：
傳輸率（bit/s） | 9.6K | 19.2K | 45.45K | 93.75K | 187.5K | 500K | 1.5M | 3M | 6M | 12M |
最大電纜長度（米） | 1200 | 1000 | 400 | 200 | 100 | |||||
● 二個RS485端口具有防雷擊浪涌保護器，可重復性浪涌容量：Ipp=100A（10/700us，4KV），符合標準：ITU-TK20/21、VDE 0433。±15KV ESD（靜電）保護。
● 工作溫度：-40～+85℃。
● 外形尺寸：80mm×16mm×40mm（長×寬×高），重量：50克。
● 安裝方式：直接插入設備的PROFIBUS/MPI/PPI插座。

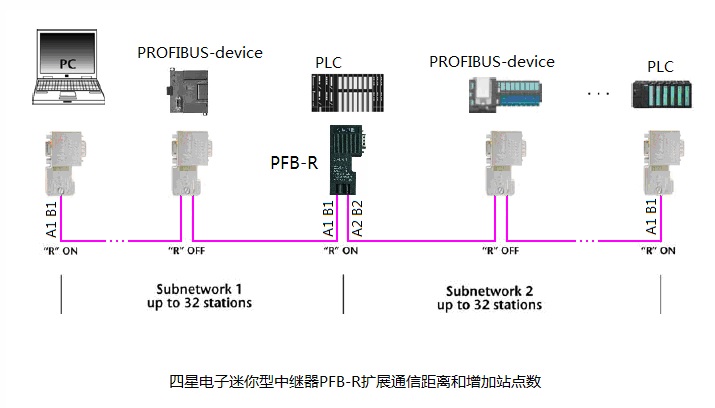

應用拓?fù)?/strong>
