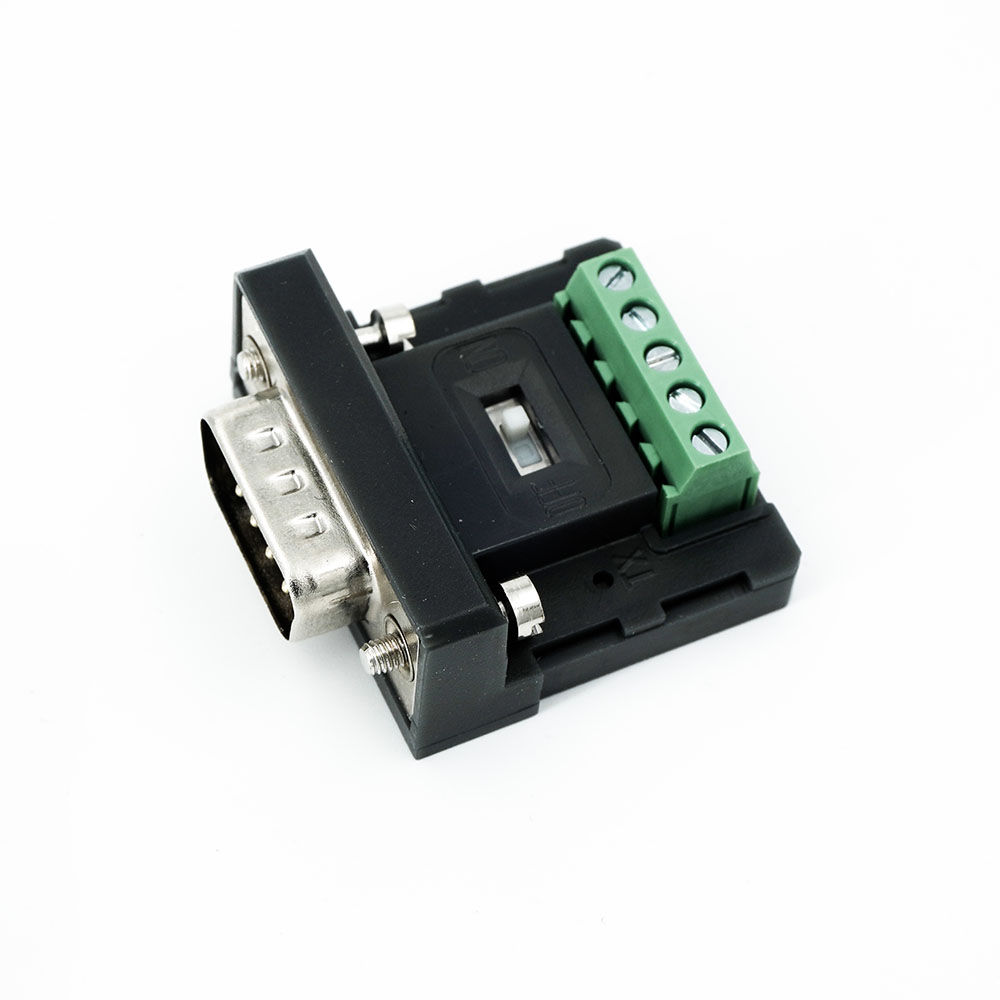

產品簡介
歐姆龍PLC或觸摸屏用迷你型RS232到RS485/422轉換器。兼容并替代歐姆龍CJ1W-CIF11和NS-AL002，外形尺寸更小，安裝到PLC或觸摸屏上更美觀上檔次。無需外接電源，無需撥碼開關選擇工作方式，非隔離帶浪涌保護，波特率0～230Kbps自適應，帶終端電阻設置開關，帶通訊指示燈，最大通信距離1200米，支持多點通信。
技術參數
● 功能：將歐姆龍PLC或觸摸屏的RS232接口轉換為RS485/422接口通訊，使用串行PLC鏈接功能，可通過CPU單元的內置RS232端口連接多個節點。
● 通過PLC的RS232端口的6腳（+5V）和9腳（GND）供電，電流消耗30mA以下。
● 支持半雙工2線RS485和全雙工4線RS422工作方式，自動選擇無需設置。
● 最大通訊速率230Kbps，波特率自適應無需設置。
● 最大通訊距離：1200米（115.2Kbps時）、2000米（9.6Kbps時）。
● 通訊電纜：截面積為0.3mm2及以上的屏蔽雙絞線。
● 帶數據通訊指示燈，以便于觀察工作狀況和查找故障。
● 外形尺寸：16mm×34mm×36mm（W×H×D）。
● 重量：20克。
● 使用環境溫度：-40～+85℃工業級溫度。
● 使用環境濕度：10%～90%（無結露）。
四星電子OMR-485轉換器與歐姆龍CJ1W-CIF11轉換器的不同之處比較
轉換器 性能比較 | 四星電子 OMR-485 | 歐姆龍 CJ1W-CIF11 |
外形尺寸 | 16×34×36mm（W×H×D） | 18×34×46mm（W×H×D） |
RS485/422最大通訊距離 | 1200米 | 50米 |
RS485和RS422工作模式設置 | 自動，無需設置 | 撥碼開關設置 |
是否帶有通訊指示燈 | 有 | 沒有 |
浪涌保護 | 有 | 沒有 |
使用環境溫度 | -40～+85℃ | 0～+55℃ |

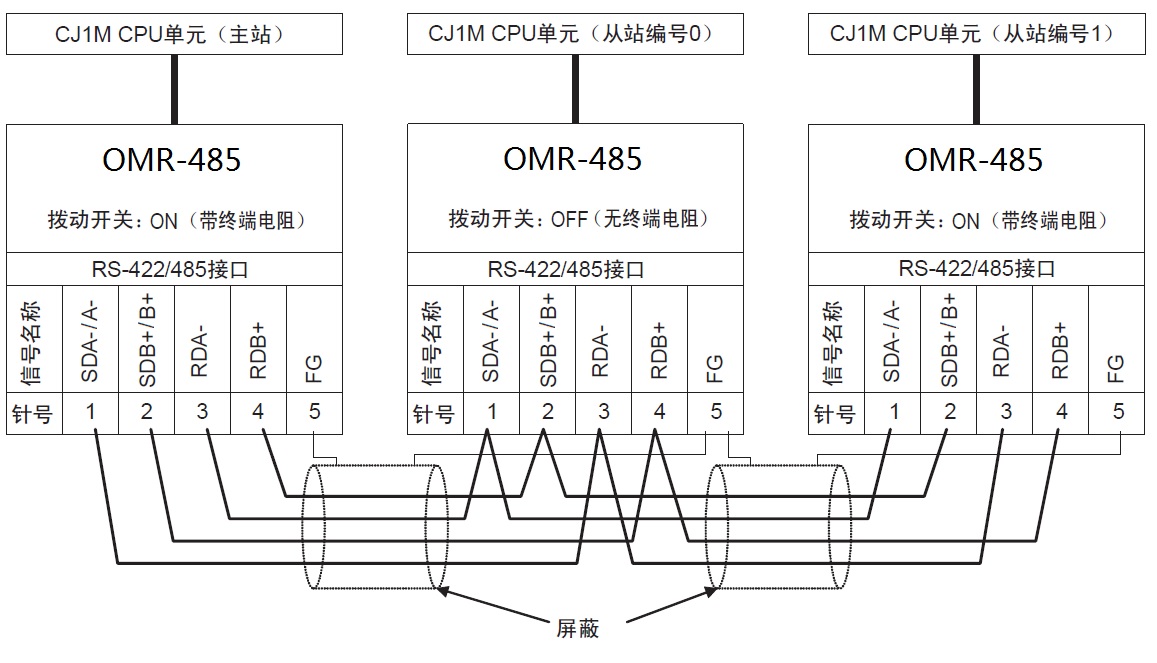

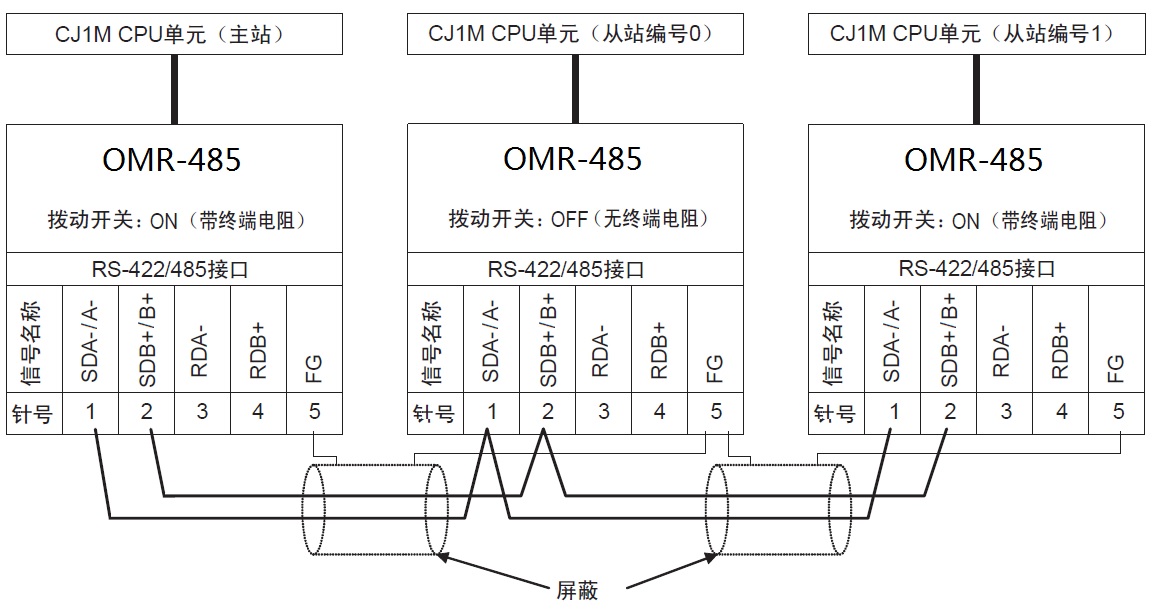

應用拓撲
