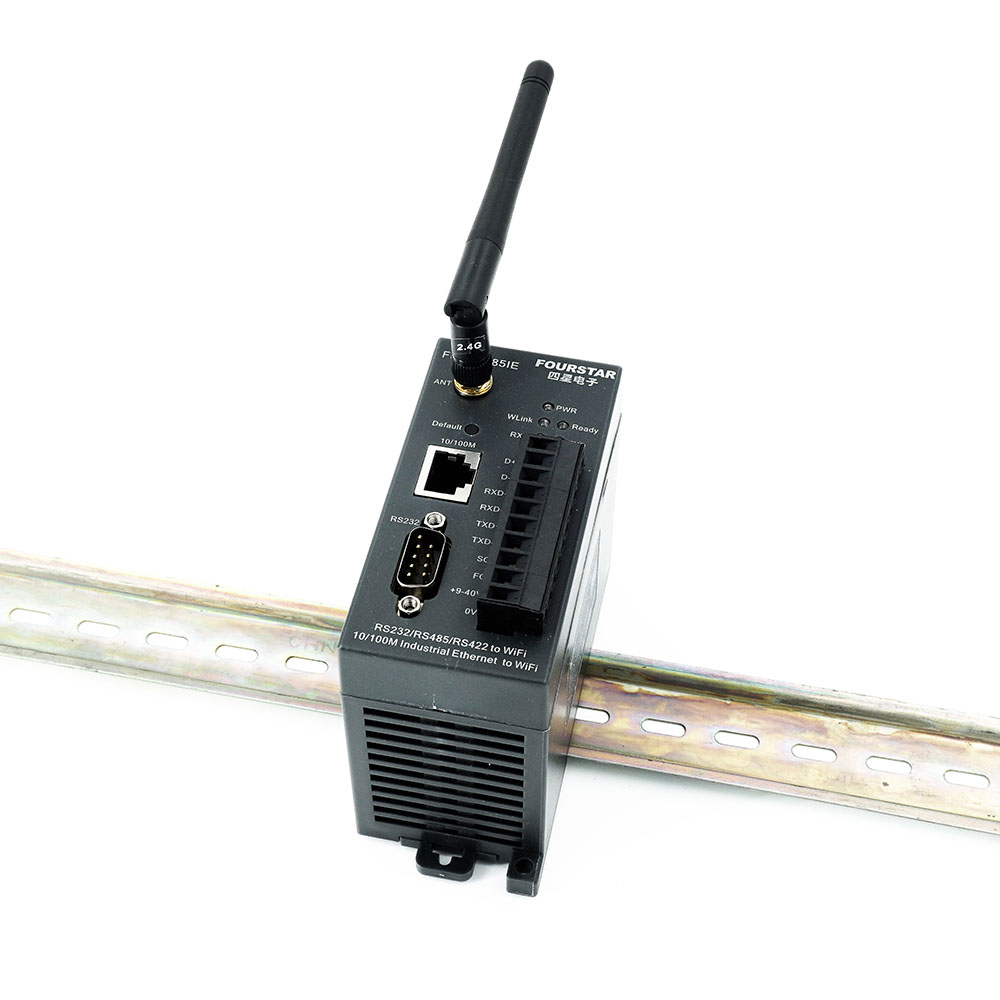

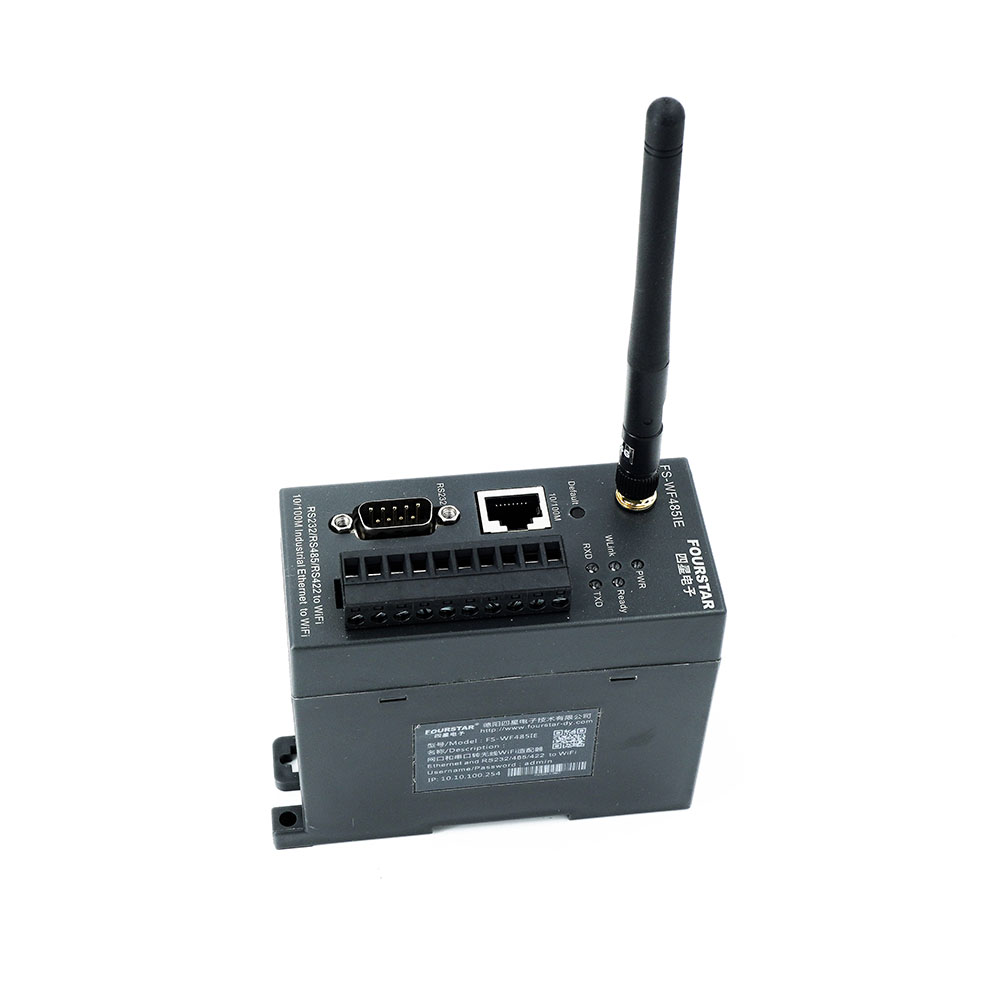

產品簡介
工業級網口和串口轉WiFi適配器。用于將各種工控設備的以太網口或RS232/RS485/RS422串口轉為WiFi無線通信，符合802.11 b/g/n無線標準，支持Station/AP等工作模式，數據透明傳輸，支持通過互聯網異地遠程通信，支持與手機/Pad等掌上終端通信。串口速率300bps～230400bps，網口速率10/100Mbps，面向工業級設計，9～40VDC寬電壓供電，-40℃～+85℃工作溫度，DIN35mm標準導軌安裝。
技術參數
參數分類 | 項 目 | 指 標 |
無線參數
| 無線標準 | IEEE 802.11 b/g/n |
頻率范圍 | 2.412GHz-2.484GHz | |
發射功率 | 802.11b: +20dBm (max.) | |
802.11g: +18dBm (max.) | ||
802.11n: +15dBm (max.) | ||
接收靈敏度 | 802.11b: -89dBm | |
802.11g: -81dBm | ||
802.11n: -71dBm | ||
天線 | 2.4GHz, 3dBm, SMA公頭可折疊棒狀天線 | |
無線傳輸距離 | 100米（天線相互可視，無阻擋。），實測可達300米。 | |
硬件參數 |
RS232/RS485/RS422串口 | 波特率：300bps-230400bps |
數據位：8/7/6/5 | ||
校驗位：None/Odd/Even/Mark/Space | ||
停止位：1/2 | ||
RS232支持RTS/CTS流控，RS485/422無流控 | ||
RS232最大傳輸距離：30米 | ||
RS485/422最大傳輸距離：1200米 | ||
以太網口 | 10/100Mbps自適應，支持MDI/MDI-X 自動跳線 | |
最大傳輸距離：100米 | ||
工作電壓和功耗 | 9～40VDC，3W | |
接口隔離 | 電源-串口-網口全部相互隔離 | |
接口保護 | RS485接口500W防雷擊浪涌保護，RS232和RS422接口5W防浪涌保護，網口隔離保護。 | |
工作溫度 | -40℃～+85℃ | |
外形尺寸 | 85mm×49mm×100mm（長×寬×高） | |
重量 | 200克 | |
安裝方式 | DIN35mm標準導軌安裝 | |
軟件參數 | 無線網絡類型 | Station/AP |
無線安全機制 | WEP/WPA-PSK/WPA2-PSK/WAPI | |
無線加密類型 | WEP64/WEP128/TKIP/AES | |
工作模式 | 數據透明傳輸模式 | |
網絡協議 | TCP/UDP/ DHCP/DNS/HTTP/ ARP/ICMP | |
模塊作為AP時，最大Station（STA）連接數量 | 24 | |
作為TCP Server時，最大TCP Client連接數量 | 24 | |
參數設置方法 | Web網頁設置 |

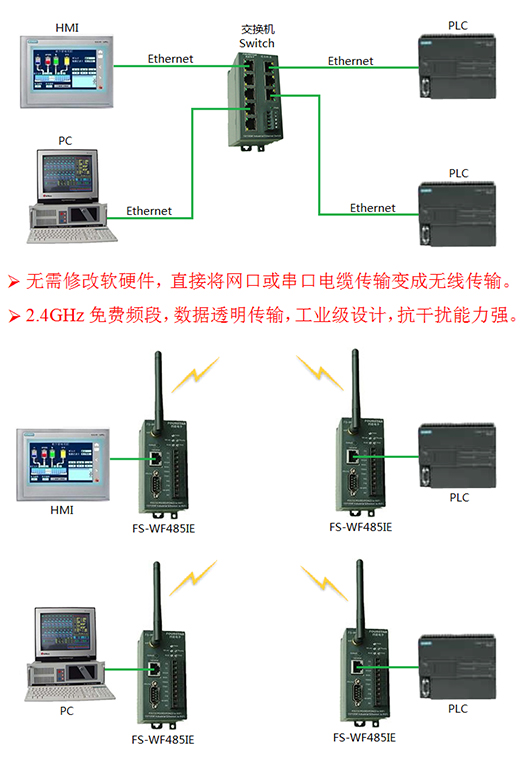

應用拓撲
