四星電子的單對以太網交換機IE3-10T1L5、單對以太網介質轉換器IE-10T1L、單對以太網中繼器RPT-10T1L,其單對以太網接口采用的是符合IEC63171-2標準的SPE連接器插座,用戶需自行購置對應的符合IEC63171-2標準的SPE連接器插頭和相應的SPE通信電纜,該插頭有一下兩種形式:

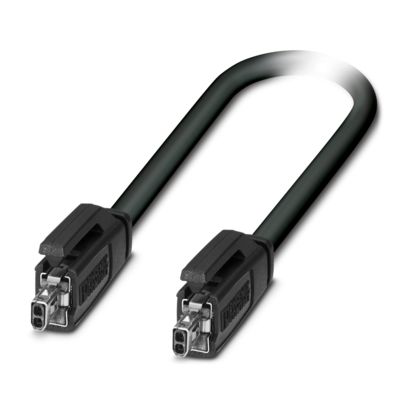

1、一體成型的插頭和電纜,如下圖:
這種一體成型的插頭和電纜,廠家通常已經做成幾米至幾十米的不同長度,用戶需更長的電纜時,為節省費用,通常將其從中間剪斷,再經端子連接一段雙絞線電纜。
在貿澤電子網站www.mouser.cn上輸入關鍵詞“單對以太網”能夠購買到。
2、可裝配式SPE連接器,如下圖:
用戶可根據不同的電纜長度自由裝配這種連接器插頭。
在淘寶www.taobao.com上輸入關鍵詞“SPE連接器”能夠購買到。

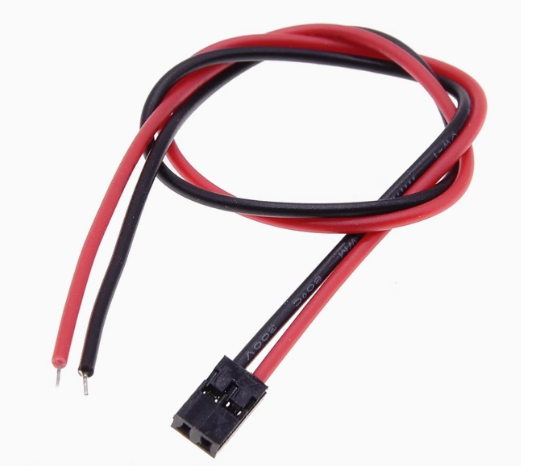

3、作為一種臨時應急方法,可以用2.0mm杜邦線,單排1×2P來臨時代替IEC63171-2標準的SPE連接器插頭,如下圖所示:
在淘寶www.taobao.com上輸入關鍵詞“2.0杜邦線”能夠購買到。
關于單對以太網用雙絞線專用電纜,目前一些歐洲廠商有生產這類電纜,價格較貴,我們測試了國內廠家的無氧銅RS485雙絞線電纜,其性價比也不錯,有0.3mm2到2.5mm2不同的規格,完全可用于單對以太網和Ethernet-APL系統。
